【概 述】
    本设备系串于离子交换之前，起清除原水中悬浮杂质的作用，出水能满足离子交换器的要求，也可用于类似要求的情况。
    本设备为立式园筒形容器，上、下为椭园形压制封头，底部有三个支柱，本体及管道内壁涂有高强度的防腐保护层，设备内部装有不同颗粒度的石英砂(或无烟煤)过滤材，上部有进水分布装置；下部有穹形孔板，其上亦装有压缩空气管,可供反洗时松动过滤层之用。外部正面有进水,出水，反洗进水及排水等管导和阀门，亦有进、出水取样管阀，取样槽及压力表装置。

【设备规范】

型号	公称直径 (毫米)	工作压力 (kg/cm2)	试验压力 (kg/cm2)	工作温度 ( °C )	反洗强度(升/米2秒)		设计出力 (m3/hr)	设备荷重 (T)
					石英砂	无烟煤
GJX-10	1000						7.8	～5.7
GJX-15	1500	≥6	9	≤35	15～18	10～12	17	～13.2
GJX-20	2000						31	～24.3
GJX-25	2500						49	～37.9
GJX-32	3200	≥6	9	≤35	15～18	10～12	80	～47.8
GJX-35	3500						150	～57.1

注：进水浊度20mg/l，出水浊度5mg/l，进水浊度10mg/l，出水浊度2mg/l

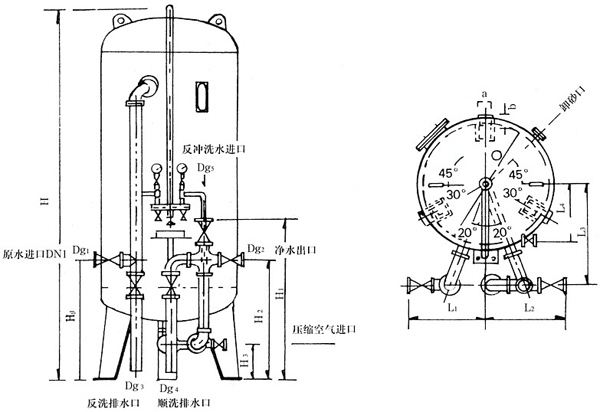

【外形尺寸图】

【主要规格尺寸】 单位： 毫米

型号	φ	H	H1	H2	H3	L1	L2	L3	L4	Dg1	Dg2	Dg3	Dg4	φ1	a	b
GJX-10	1012	3450	905	1135	1270	255	590	200	700	50	80	50	25	985	100	140
GJX-15	1516	3550	1025	1360	1510	353	744	200	970	80	125	50	25	1450	180	220
GJX-20	2020	3700	1075	1600	1610	455	890	200	1250	100	150	80	25	1800	180	220
GJX-25	2524	4000	1150	1795	1785	546	1031	250	1500	125	200	100	25	2000	300	350
GJX-32	3220	4400	1200	1500	1600	600	1325	500	1825	250	150	125	25	2800	350	450
GJX-35	3520	4550	1200	1500	1600	700	1575	500	2025	350	200	150	25	3000	350	450

【附　注】
　　1、设备配套供货阀门为手动操作，如用户需要自动阀门，订货时洽谈。
　　2、设备荷重仅供基础设计时参考。
　　3、设备内部滤料由用户自理。
　　4、订货时请注明产品名称、型号及数量。
