用途及简介
    JJ(G)型搅拌机。刮泥机是全国通用机械加速澄清池（S774）的主要配套设备。常用于生活饮用水，工业给水的原水处理及工业废水三级处理，水质软化处理等给排水处理过程中的澄清阶段。
    单用搅拌机时，进入澄清池原水浊度一般不超过1000mg/l，短时间不超过3000mg/l；
同时配套刮泥机时进入澄清池浊度可达1000-500mg/l，短时间不超过10000mg/l；
    本设备具有安装、维护、管理方便；运行平稳，安全可靠；可调整回流量等特点。
    该产品通过省级鉴定。

结构及工作原理
    搅拌机主要由调流装置，变速驱动装置，搅拌机主轴。提升叶轮及搅拌桨叶等部件组成；
    刮泥机主要由变速驱动装置。传动轴及刮泥耙等部件组成，当澄清池池径＜19.5m，搅拌机轴为空心轴、刮泥机轴从中穿过，为套轴式中心传动，池径＞19.5m时两轴分开，刮泥采用齿轮销齿盘传动。
    搅拌机叶轮下部桨叶在澄清池一反应室完成机械反应，使经加药混合后所产生微絮体与回流泥渣中的原有矾花再度碰撞吸咐，形成较大絮粒，然后由叶轮提升到二反应室，再经折流到澄清区进行分离，清水上升由集水管引出，泥渣在澄清区下部回流到一反应室，由刮泥机刮集通过池底泥阀控制排出，达到原水澄清分离的效果。

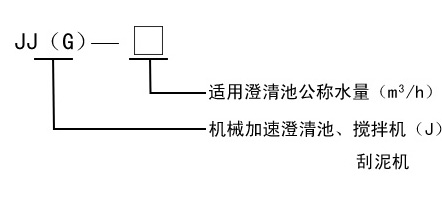

型号说明

规格及主要技术参数

公称水量（m3/h）		20	40	60	80	120	200	320	430	600	800	1000	1330	1800
池径（m）		3.10	4.50	5.50	6.20	7.50	9.8	12.4	14.3	16.9	19.5	21.8	25	29
池深（m）		4.70	5.00	5.13	5.15	5.15	5.3	5.5	6	6.35	6.85	7.2	7.5	8
池子容积（m3）		29	66	101	130	193	315	504	677	945	1260	1575	2095	2835
搅拌机、刮泥机传动方式		——					套轴式中心传动				刮泥机销齿传动
JJ 型 机 械 搅 拌 机	叶轮直径（mm）	0.62	0.90	1.10	1.25	1.50	2		2.5		3.5		4.5
	开启度（mm）	0-60	0-70	0-80	0-90	0-110	0-110	0-170	0-175	0-245	0-230	0-290	0-300	0-410
	叶轮外缘线速度（m/s）	0.8、1.0、1.2					0.5-1.5
	搅拌浆外缘线速度（m/s）	0.6-1.0					0.3-1.0
	配套电机型号	Y802-4			Y90L-4		YCL160-4B		YCT180-4A		YCT200-4B
	电机功率（KW）	0.75			1.5		3		4		7.5
JG 型 机 械 刮 泥 机	刮臂直径						6	7.5	9	10.5	12	13.5	15	17
	刮板外缘外缘线速度（m/s）	——					≤2
	配套电机型号	——					Y
	电机功率（KW）	——					0.75				1.5
	配套减速机型号	——					BWEY2715-0.75				XLED1.5-74-2065		XLED1.5-84-2065
安装尺寸、基础条件参见标准图集		S717	S718	S719	S720	S721	S774 (一)	S744 (二)	S774 (三)	S774 (四)	S774 (五)	S774 (六)	S774 (七)	S774 (八)

JJ20-60规格及尺寸参数

型号规格 尺寸	JJ-20	JJ-40	JJ-60
H	4532	4579	4735
H1	825	873	845
H2	60	70	80
φ1	620	900	1100
φ2	680	700	1160

JJ80-120规格及尺寸参数

型号规格 尺寸	JJ-80	JJ-120
H	4667	4737
H1	781	801
H2	90	110
φ1	600	600
φ2	1050	1500
φ3	1240	1560

注:JJ20-60小型机械搅拌澄清池采用钢结构
